技術情報

標準端末部品

Sターミナル、スレッドターミナル、リング、ボールなどの各種標準品から特殊なものまでバリエーションが豊富です。

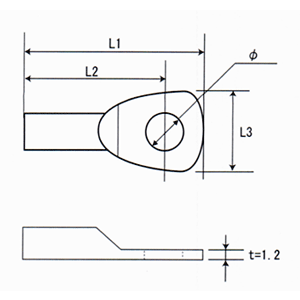

Sターミナル

Sターミナル Sターミナル

φ L1 L2 L3 材質 処理 使用ロープ径
3.2 17 14 8 SWRM

3価クロメート

 0.81～1.5mm
4.2 18 14 8.5 〃 〃 〃
5.2 22 17 9 〃 〃 〃

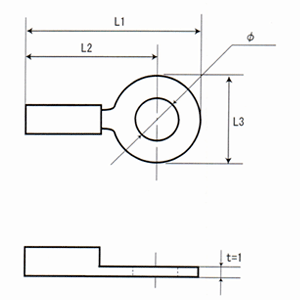

KSタンシ

KSタンシ KSタンシ

φ L1 L2 L3 材質 使用ロープ径
3.2 17 12.5 8.5 SUS 0.81mm～1.5mm
4.2 17 12.5 8.5 〃 〃
5.2 17 12.5 8.5 〃 〃

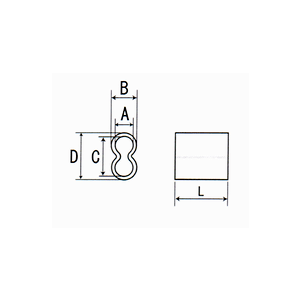

SUSエイトロック

SUSエイトロック SUSエイトロック

品名 使用
ロープ径		 材質 加工前
形状 A B C D L
SUSエイトロック
φ0.71用		 φ0.54～0.63 ステンレス エイト 0.8～0.95 1.2 1.8 2.2 5.0
〃
φ1.0用		 φ1.0 〃 〃 1.25～1.4 2.3 3.0 4.0 4.0
〃
φ1.5用		 φ1.2～1.5 〃 〃 1.75～1.9 2.8 3.8 4.8 10.0
〃
φ2.0用		 φ2.0 〃 〃 2.30～2.45 3.4 5.5 6.0 13.0
〃
φ2.5用		 φ2.5 〃 〃 2.65～2.85 3.9 5.6 6.7 13.0
〃
φ3.0用		 φ3.0 〃 〃 3.27～3.4 4.6 6.9 8.2 15.0

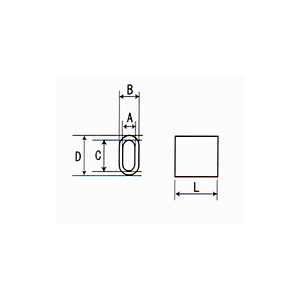

アルミ平ロック

アルミ平ロック アルミ平ロック



品名 使用
ロープ径		 材質 加工前
形状 A B C D L
AL平ロック
φ0.2～0.7用		 φ0.2～0.7 アルミ 楕円 0.8 2.4 1.6 3.2 6.0
〃
φ0.7～1.0用		 φ0.7～1.0 〃 〃 1.1 2.5 2.2 3.6 7.5
〃
φ1.0～1.2用		 φ1.0～1.2 〃 〃 1.3 2.7 2.6 4.0 7.5
〃
φ1.5用L8		 φ1.5 〃 〃 1.8 3.8 3.6 5.6 8.0
〃
φ2.0用L8		 φ2.0 〃 〃 2.3 4.3 4.5 6.5 8.0
〃
φ2.0用L17		 φ2.0 〃 〃 2.3 4.3 4.5 6.5 17.5
〃
φ2.5用		 φ2.5 〃 〃 3.0 5.4 6.0 8.4 17.5
〃
φ3.0用		 φ3.0 〃 〃 3.5 5.9 7.0 9.4 17.5

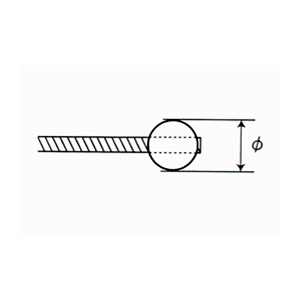

ボール

ボール ボール

φ 材質 使用ロープ径
3.2 BSBM SUS 0.5～1.2mm
（但しSUSは1.0mm以上）
4.2 〃 1.0～1.5mm
5.2 〃 〃
6.1 〃 〃

ワイヤロープの中間部にも加工できます。

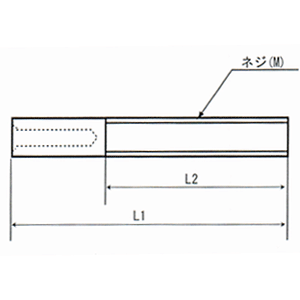

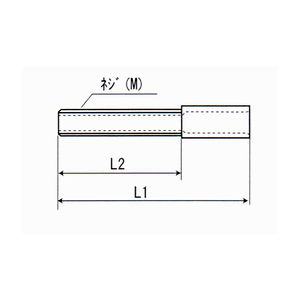

スレッドターミナル

スレッドターミナル スレッドターミナル

ネジ(M) L1 L2 材質 使用ロープ径
M3 26 20 BSBM 1.0～1.2mm
M4 31 24 〃 1.0～1.5mm
M5 31 24 〃 1.0～1.5mm



その他、サイズ・材質等希望がございましたらお問い合わせ下さい。

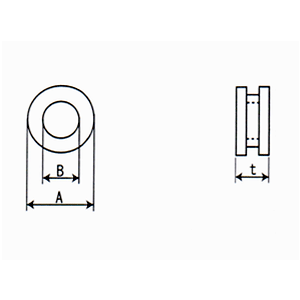

リング

リング リング

A B t 材質 使用ロープ径
6 3.2 2.0 BSBM 0.5～1.0mm
6 4.2 2.0 〃 〃
7 4.2 2.0 〃 〃



その他、サイズ・材質等希望がございましたらお問い合わせ下さい。


その他端末処理

○圧着端子

圧着端子

○真鍮スリープ

真鍮スリープ



圧着端子【銅＋錫メッキ】（日本圧着端子製造㈱製）や真鍮スリーブ（当社製）の加工が可能です。サイズに関してはお問い合わせ下さい。

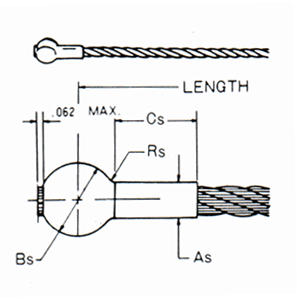

ボールシャンク（製品番号：MS20664）

ボールシャンク（製品番号：MS20664） ボールシャンク（製品番号：MS20664）

No. サイズ（ロープ径）
インチ（mm）		 As Bs Cs
(径) (径) (参考値)
C2 1/16(1.59) 2.8 4.8 4.0
C3 3/32(2.38) 3.6 6.4 5.9
C4 1/8(3.18) 4.8 8.0 8.0
C5 5/32(4.0) 5.6 9.6 9.9
C6 3/16(4.76) 6.5 11.2 11.9
C7 7/32(5.56) 7.7 12.8 13.9
C8 1/4(6.35) 8.8 14.4 15.9
C9 9/32(7.14) 9.7 16.1 19.1
C10 5/16(7.94) 10.5 17.6 20.7

※加工後寸法　単位(m/m)

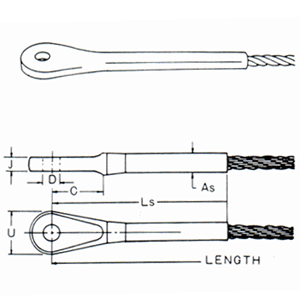

アイターミナル（製品番号：MS20668）

アイターミナル（製品番号：MS20668） アイターミナル（製品番号：MS20668）

No. サイズ（ロープ径）
インチ（mm）		 D J U Y As Ls
(径) (径) +0.63
-0.25		 (径) (参考値)
2 1/16(1.59) 4.8 2.2 9.1 1.8 3.5 45.9
3 3/32(2.38) 4.8 2.6 11.1 2.3 4.8 54.9
4 1/8(3.18) 4.8 4.8 12.7 2.6 5.6 65.9
5 5/32(4.0) 6.4 5.0 16.3 3.3 6.4 76.9
6 3/16(4.76) 8.0 6.5 19.8 3.9 8.0 80.9
7 7/32(5.56) 8.0 7.4 20.7 4.7 9.5 93.4
8 1/4(6.35) 9.5 7.8 24.6 5.6 11.1 103.2
9 9/32(7.14) 11.1 8.2 28.2 6.4 12.7 114.6
10 5/16(7.94) 11.1 8.7 30.9 7.1 14.3 126.2
12 3/8(9.53) 12.7 9.5 38.1 8.1 15.9 151.8

※加工後寸法　単位(m/m)


スレッドターミナル（製品番号：MS21259）

スレッドターミナル（製品番号：MS21259） スレッドターミナル（製品番号：MS21259）

No. サイズ（ロープ径）
インチ（mm）		 ネジ D R Y As Ls
インチ(ユニファイ) (径) +0.23
-0		 +1.6
-0		 (径) (参考値)
2 1/16(1.59) 6-40 4.8 1.6 26.5 3.5 67.3
3 3/32(2.38) 10-32 6.4 1.6 30.6 4.8 76.1
4 1/8(3.18) 1/4-28 8.0 1.6 35.0 5.6 91.2
5 5/32(4.0) 1/4-28 8.0 1.6 35.0 6.4 100.9
6 3/16(4.76) 5/14-24 9.5 2.5 36.9 8.0 105.9
7 7/32(5.56) 3/8-24 11.1 2.5 41.3 9.5 122.2
8 1/4(6.35) 3/8-24 12.7 2.5 44.5 11.1 133.0
9 9/32(7.14) 7/16-20 15.9 2.5 47.6 12.7 146.1
10 5/16(7.94) 1/2-20 17.5 2.5 50.8 14.3 128.8
12 3/8(9.53) 9/16-18 19.1 2.5 57.2 15.9 179.6

※加工後寸法　単位(m/m)

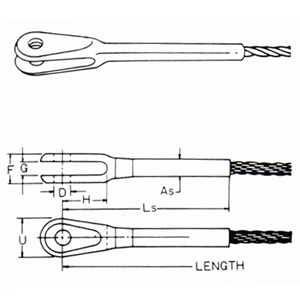

フォークターミナル（製品番号：MS20667）

フォークターミナル（製品番号：MS20667） フォークターミナル（製品番号：MS20667）

No. サイズ（ロープ径）
インチ（mm）		 D F G H U As Ls
(径) +0.25
-0.12		 ±0.07 (径) (参考値)
2 1/16(1.59) 4.8 5.5 2.4 12.7 8.7 3.5 44.5
3 3/32(2.38) 4.8 6.5 2.7 17.0 11.1 4.8 52.4
4 1/8(3.18) 4.8 9.7 5.0 18.7 13.9 5.6 66.2
5 5/32(4.0) 6.4 10.3 5.1 20.3 17.5 6.4 76.2
6 3/16(4.76) 8.0 13.8 6.6 22.4 19.8 8.0 82.3
7 7/32(5.56) 8.0 15.9 7.5 24.6 23.0 9.5 94.9
8 1/4(6.35) 9.5 17.5 8.0 27.2 24.6 11.1 104.3
9 9/32(7.14) 11.1 18.3 8.3 29.7 29.4 12.7 113.8
10 5/16(7.94) 11.1 19.4 8.8 32.2 32.1 14.3 123.4
12 3/8(9.53) 12.7 21.1 9.7 38.7 38.1 15.9 145.9

※加工後寸法　単位(m/m)

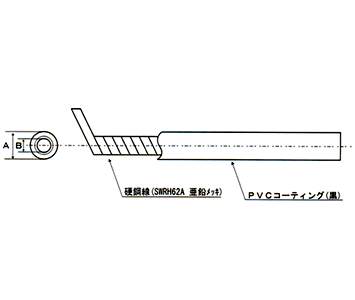

アウターケーブル

アウターケーブル アウターケーブル

呼び径 A B 標準インナーワイヤ径
φ3.5 φ3.5 φ1.5 φ0.9
φ5 φ5.0 φ2.3 φ1.5
φ6 φ6.0 φ3.0 φ2.0

アジャスタ



アジャスタ

  L1 L2 M 材質
φ3.5アウター用 30 20 M4 P=0.7 BSBM
φ5アウター用 35 20 M6 P=1.0 BSBM
φ6アウター用 35 20 M6 P=1.0 BSBM

アウターキャップ（材質：BSBM+Ni）



アウターの端末につける（カシメる）端末処理部品。
φ3.5、φ5、φ6アウター用に3種類あります。

 アジャスタ
